一體化溫度變送器

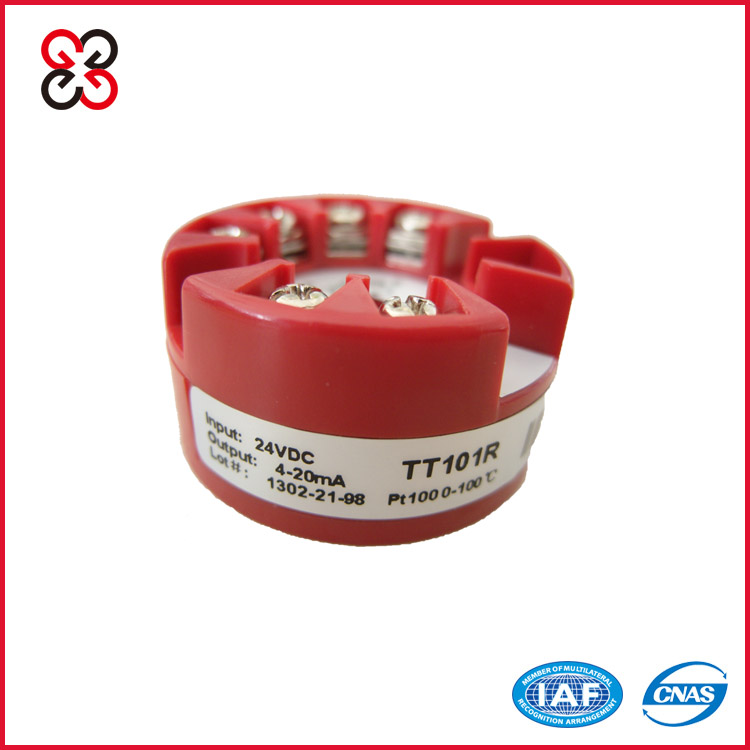

TT101R 智能溫度變送器

■應用

● 通用熱電阻型智能溫度變送器，用于將各種熱電阻輸入信號轉換

為4～20mA 信號.

● 可接受熱電阻（RTD）信號輸入.

● 結構緊湊，可直接安裝在熱電阻、熱電偶的接線盒（Form B）內,

選配專用卡件可實現DIN35 導軌安裝.

■特點

● 結構緊湊.

● 安裝方便，中央開孔使您可選擇任何您希望的安裝方式.

● 傳感器監測開路和短路.

● 自我監測.

● 可通過專用手操器組態，組態信息可記憶.

● 精度高，功耗低，使用環境溫度范圍寬，工作穩定可靠.

● 使用范圍廣，可以與熱電阻形成一體化現場安裝結構.

● 電磁兼容符合EN61326-1:2006;EN61000-3-2:2006 + A1:2009

+ A2:2009;EN61000-3-3:2008 標準.

■技術參數

輸入

測量變量溫度

測量精度0.2%

傳感器類型和測量范圍見輸入信號與量程范圍一覽表

輸出

輸出電流4～20mA

負載電阻RL≤（Ue-7.5）/0.021A

上、下限溢出報警輸出電流IH = 20.5mA ; IL= 3.8mA

輸入斷線報警輸出電流22mA

輸入短路報警輸出電流22mA

采樣周期0.25S 額定值

保護反向保護

基本參數

供電電壓7.5～45V,d.c.

溫度漂移0.01% F.S./ ℃

阻尼時間< 5S

絕緣強度（輸入、輸出之間） 1500V,a.c.;1min

絕緣電阻（輸入、輸出之間） ≥100MΩ

電磁兼容性

EN61326-1:2006

EN61000-3-2:2006 + A1:2009 + A2:2009

EN61000-3-3:2008

最小量程50℃

重量32g

額定工作條件-環境溫度

存儲溫度-50℃～+105℃

工作溫度-40℃～+85℃

相對濕度≤85%

標定環境溫度23℃

■輸入類型及測量范圍

＊參考條件：標定環境溫度23℃（73.4℉）± 5℃。

■組態設定

組態設備：TT101R智能溫度變送器手持操作器TC100.

可組態參數：輸入傳感器類型、輸入測量范圍。

■外形尺寸

傳感器類型分度號量程范圍輸出精度

熱電阻(RT)

Pt100 -200℃～+850℃ 0.4℃/0.2%

Pt1000 -200℃～+300℃ 0.4℃/0.2%

Cu50 -50℃～+150℃ 0.4℃/0.2%

Cu100 -50℃～+150℃ 0.4℃/0.2%

※輸出精度誤差取兩個值中間較大者。
